Test Demo with MELSEC MX Controller
Ezi-SERVO CC-Link IE TSN and Ezi-STEP CC-Link IE TSN- 미쓰비시전기 PLC와 완벽한 호환성 검증
- MELSEC PLC별 샘플 프로그램·소스코드 제공
- PLC별 상세 데모 사용설명서 제공
- 미쓰비시전기 공식 서보 파트너
- CLPA Class B 공식 인증 취득
- 데모기 대여를 원하시는 경우, 아래 이메일로 문의해 주시기 바랍니다.
team_sales@fastech-motions.com
-
- 카탈로그
-
- 매뉴얼
-
- 데모기
사용설명서
-
- CE 인증서
-
- Class B
인증
미쓰비시전기 MELSEC PLC 시리즈와의 호환성(Compatibility) 검증
FASTECH의 Stepping Motor Control System은 미쓰비시전기의
MELSEC MX Controller / MELSEC iQ-R RD78G(H) /
MELSEC iQ-R RD78G(S) / MELSEC iQ-F FX5-SSC-G
와 완벽한 호환성 검증을 완료하였습니다.
특히, MELSEC iQ-R RD78G(S)와 MELSEC iQ-F FX5-SSC-G가 지원하는
“Simple Motion Mode”
와도 호환성 검증을 완료하였습니다.
MELSEC MX Controller
MELSEC iQ-R 시리즈 PLC
(RD78G(H), RD78G(S))
(RD78G(H), RD78G(S))
MELSEC iQ-F 시리즈 PLC
(FX5-SSC-G)
(FX5-SSC-G)
•
MELSEC MX Controller 접속 가이드 연결 링크
바로가기 →
•
MELSEC iQ-R RD78G(H) / MELSEC iQ-R RD78G(S) /
MELSEC iQ-F FX5-SSC-G 접속 가이드 연결 링크
바로가기 →
미쓰비시전기 MELSEC PLC 시리즈와의 접속가이드가 FA Site에 게재
아래 QR Code를 스캔하면 접속가이드를 다운로드 받을 수 있습니다.
미쓰비시전기 지침에 따라 FASTECH에서는 미쓰비시전기 접속 가이드 파일의 제공이 불가하며,
미쓰비시전기 FA Site를 통해서만 다운로드 가능합니다.
미쓰비시전기 FA Site를 통해서만 다운로드 가능합니다.
데모기 구성

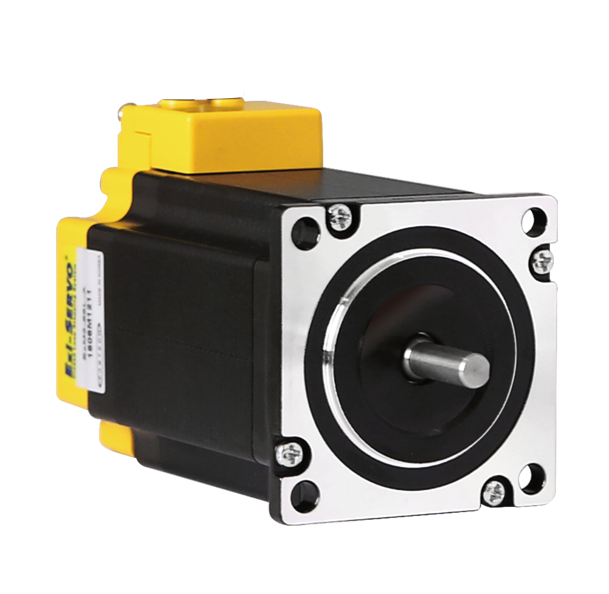

Ezi-SERVO-CT-60L-A
• 드라이브: EzS2-CT-60L-A
• 모터: EzM2-60L-A

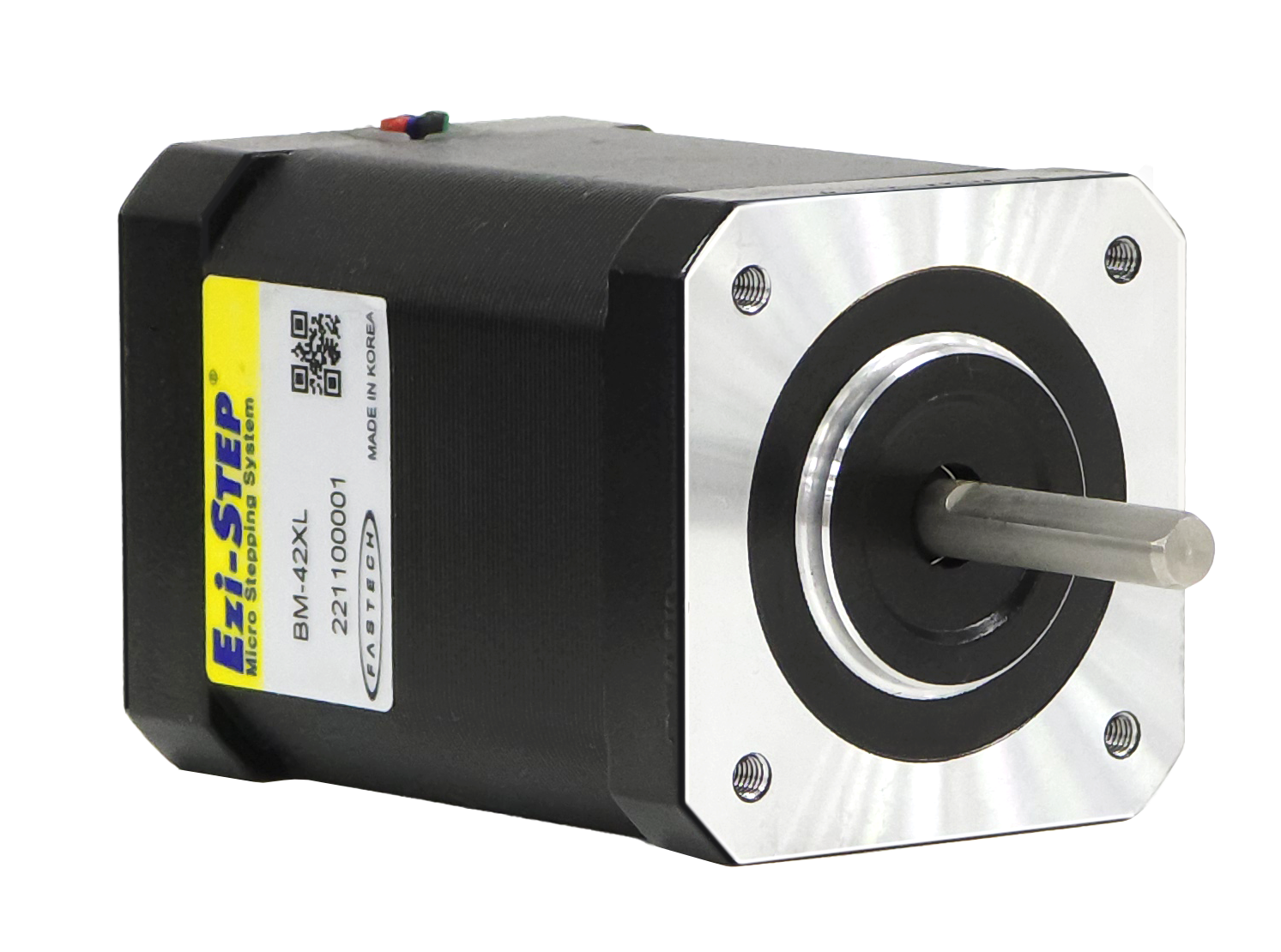

Ezi-STEP-CT-42L
• 드라이브: EzT2-CT-42L
• 모터: BM-42L
Control Panel
• Switch (6EA) : FLS(+Limit), RLS(-Limit),
DOG(Origin), IN1, IN2, IN3
DOG(Origin), IN1, IN2, IN3
• Lamp (2EA) : OUT1, OUT2
SMPS
• IN : 100 V AC ~ 240 V AC
• OUT : 24 V, 4.5 A
Dimension
• 220(D) x 200(W) x 180(H)
스텝모터 · 드라이버
Ezi-SERVO-CT-60L-A
• 인코더 분해능 : 10,000 P/R
• Torque-Off 기능 지원
• FLS *1(+Limit), RLS *2(-Limit), DOG *3(Origin) 지원
• User I/O 제공 (Input : 6점, Output 5점)
*1 FLS: Forward Limit Switch
*2 RLS: Reverse Limit Switch
*3 DOG: 원점 센서
Ezi-STEP-CT-42L
• 마이크로스텝 분해능 : 10,000 P/R
• Torque-Off 기능 지원
• FLS (+Limit), RLS (-Limit), DOG (Origin) 지원
• User I/O 제공 (Input : 6점, Output 5점)
제어반 (Control Panel) I/O 배선도
①
Ezi-SERVO-CT-60L-A의 입출력 접속 커넥터(CN1)에 배선
| 핀 번호 | 신호명 | 기호 |
|---|---|---|
| 1 | Forward Limit Switch | FLS |
| 2 | Reverse Limit Switch | RLS |
| 3 | Near-point Dog | DOG |
| 4 | Digital Input 1 | IN1 |
| 5 | Digital Input 2 | IN2 |
| 6 | Digital Input 3 | IN3 |
| 10 | Digital Output 1 | OUT1 |
| 11 | Digital Output 2 | OUT2 |
| 17 | External GND | EXT_GND |
| 18 | External 24V | EXT_24V |
②
배선도

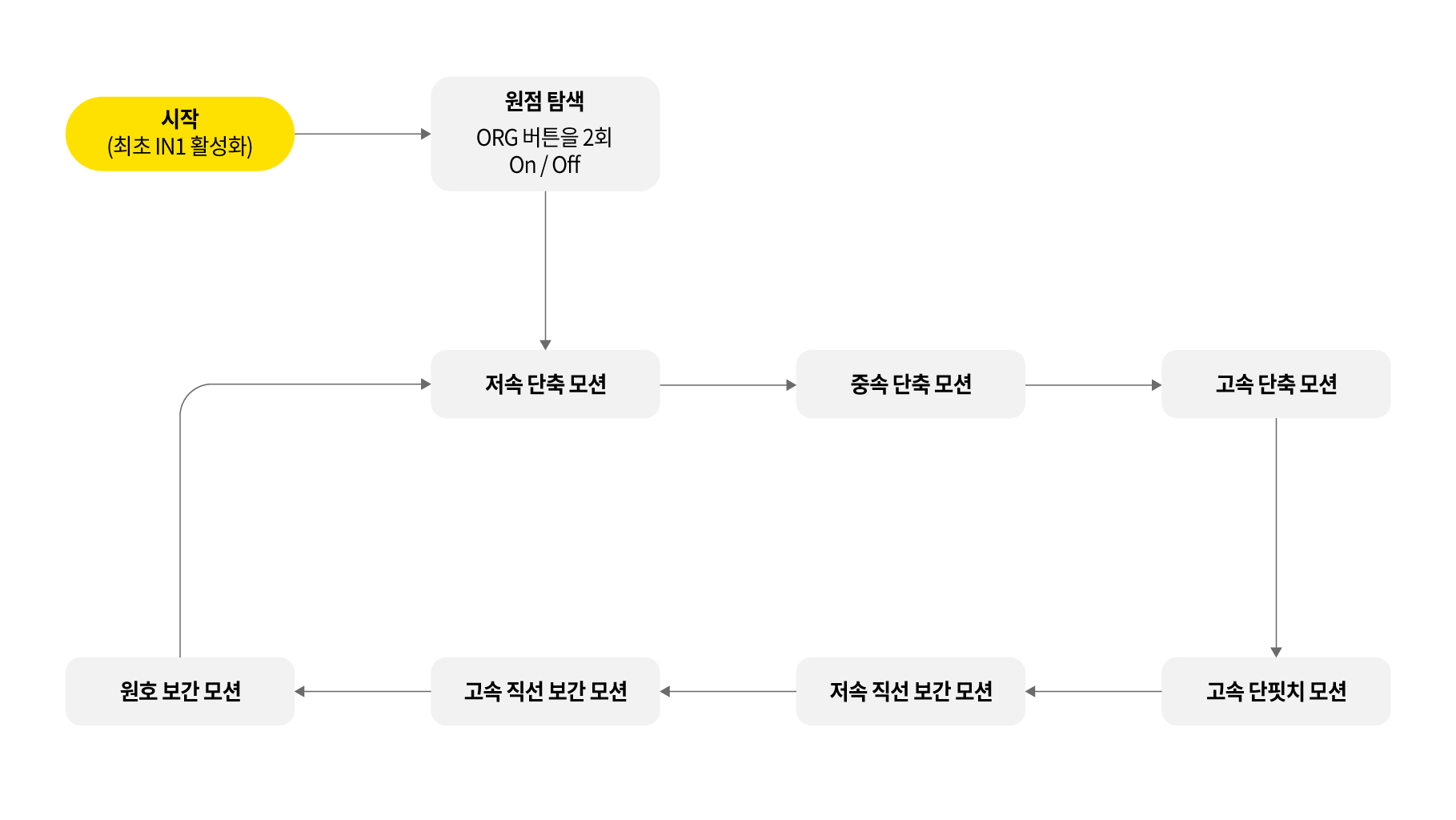

동작 순서도
※ Homing Method : 11
Homing on home switch (negative direction, edge) and index pulse
(매뉴얼 4-23페이지 참조)
동작 동영상
